????YBQ系列三相交流變頻牽引電動機適用于由蓄電池供電并與控制器匹配的各種電動車輛（電動轎車、叉車、搬運車、游覽車、巡邏車、牽引車、高爾夫球車等）及電動汽車的驅動電動機。

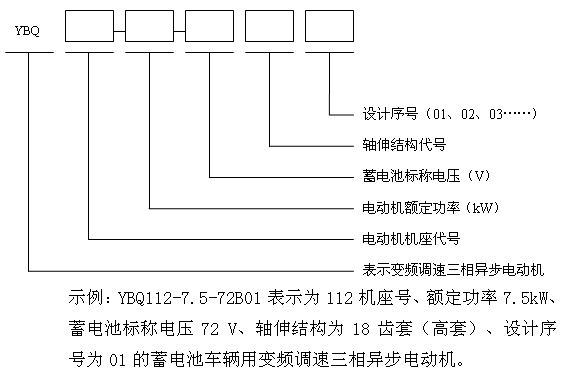

1.3機座及軸伸結構代號見表1

1.4使用環境條件：
電動機在下列環境條件下可正常運行。
a. 海拔高度不超過1000m；
b. 周圍空氣最高溫度為40℃，最低溫度為-25℃；
c. 相對濕度直到100%，在電機表面形成凝露。
1.5可滿足車輛重載起動、滿載爬坡及平路高速運行等多種工況。
1.6電動機的安裝外形及技術參數參照產品外形圖和訂單要求。
2、電動機結構、工作原理：
2.1電動機主要由定子、轉子和端蓋等零部件組成。
2.2電動機的外殼防護等級為IP54(見GB/T4942.1)。
2.3電動機的冷卻方式為IC410或IC411(見GB/T1993) 。
2.4電動機的工作制為S2-60min短時工作制。
2.5電動機的絕緣等級為H級。
2.6電動機接線：
電機定子繞組內部按相應產品圖樣要求接成“△”或“Y”，引出三根引線，分別標有U（黃）、V（綠）、W（紅），當出線端標識字母順序與控制器三相電源電壓相序相同時，從軸伸端視之，電動機順時針?lè)较蛐D(zhuǎn)（也可根據客戶要求定制）。
2.7電機采用外置式編碼器，其脈沖數按相應圖樣要求，該編碼器引出四根連線，編碼器插接件代號為DJ7041-1.5-11(也可根據客戶要求配置)。
2.8電機溫度傳感器
KTY84-130，溫度傳感器（也可根據客戶要求配置）在不同溫度下對應不同的電阻值，該阻值信號傳輸?shù)娇刂破?，然后控制器進行合理控制，起到保護電機作用，該傳感器采用DJ7021-1.5-11插接件（也可根據客戶要求配置）
3注意事項
3.1本電機與其匹配的為交流變頻控制器，電機與控制器配置緊密，需經電參數調整設置后方可組合。
3.2用戶必須遵守本說明書的要求，制造廠才能保證電動機正常工作。
3.3使用前用500伏兆歐表測電動機冷態絕緣電阻，其值應大于100MΩ，熱態（130℃）時的絕緣電阻不得小于0.33MΩ。
3.4電機在使用前須存放在干燥、清潔、通風的地方，如存放時間過長（半年），須檢查軸承潤滑脂是否干涸。絕緣電阻值應不小于20MΩ，否則應將電機放在烘干爐內進行烘干0.5-1小時，烘焙溫度為80—100℃，切勿過高。
3.5使用前檢查電機接線及速度傳感器接線是否正確、牢固可靠。
3.6用手輕輕轉動軸伸，檢查轉子是否旋轉靈活
3.7在周圍冷卻空氣溫度不高于40℃時，電機的定子繞組（電阻法）溫升限值為105K，滾動軸承溫度不超過95℃。
3.8電動機的工作制一般為S2-60min短時工作制，不得連續長時間工作，若需超時工作，應在訂貨時特別說明。
3.9電動機工作每半年，應按下列方式檢查維護一次：
a 定期清理機殼上的泥沙以及其他異物，以免影響電機散熱。
b 檢查軸承轉動是否靈活，清洗或更換軸承，清洗后滾道內加注7015潤滑脂（SH/T037017-1993）。
c 有計劃的檢修，每年至少一次。
3.10 電機配件可根據客戶要求在訂貨合同中增加，另行計價。
3.11 電機隨機附合格證、使用維護說明書。
3.12 保修期：電動機整機自出廠日計算保修1年，用戶應嚴格遵守本使用維護說明書的要求，因用戶使用不當造成的電機故障不在保修范圍內，保修期內，電機出現異常，用戶應及時與生產廠家聯系，不得自行處理
附錄： 電動機常見故障及處理方法
