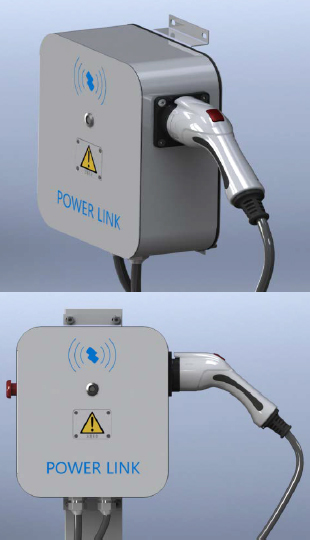

交流充電樁
???
產品參數
| 基本參數 | 基本功能 |
| a. 規格尺寸：寬263mm，高336mm，厚140mm | a. 狀態指示：紅綠藍三色LED顯示 |
| b. 工作溫度：-20℃～+50℃ | b. 用戶身份驗證：無線射頻卡 |
| c. 相對濕度：5%～95% | c. 充電口保護：鎖定功能 |
| d. 防護等級：IP54 | d. 急停功能 |
| e. 充電控制引導功能：符合國家標準GB/T20234要求 | |
| 電氣參數 | 防護功能 |
| a. 額定交流工作電壓：220V | a. 防雷功能：3級防雷器 |
| b. 額定交流工作電流：32A | b. 連接器動力線觸頭：AC220V，32A |
| c. 額定頻率：50Hz | c. 連接器控制線觸頭：DC30V，2A |
| d. 海拔高度：≤2000M | d. 充電連接器機械操作壽命：≥5000次 |
| e. 平均故障間隔時間：MTBF≥8760h |
產品初次安裝
① 充電樁機身背面有4個M8緊固孔位，可安裝于立柱和墻面，安裝方式如右圖所示；
?、?為保障充電安全請注意安裝位置避免日光暴曬及雨水噴淋，最好安裝于遮擋物下方；
?、?固定安裝完畢后，市電引出線通過40A帶漏電保護功能的空氣開關連接至220V交流電源，請注意電源走線，避免線纜碾壓、磨損，連接市電線路請確認過流能力在40A以上（銅線6平方以上，鋁線10平方以上）；
?、?通電后充電樁中部LED指示燈顯示為綠色，將充電槍插入車輛充電端口，務必保證插接到位，刷用戶卡開始充電，LED指示燈顯示為紅色。
注意：
●若LED指示燈為紅燈閃爍間隔1秒，則充電樁處于漏電保護狀態。排除線路故障后，請打開充電樁機身正面視
窗，可看到漏電保護器開關狀態（如果開關處于上位，則充電樁正常工作；如果開關處于下位，則充電樁處于漏電保護狀態），進行手動復位，保證充電樁正常工作。
●安裝和使用過程均需對漏電開關進行檢查。
產品日常使用
① 機身標配鎖扣式無線射頻卡1枚，刷卡前LED指示燈顯示為綠色。
?、?將充電槍插入車輛充電口，務必保證插接到位，然后刷卡，LED指示燈轉為紅色，請檢查車輛指
示燈充電狀態是否正常。
? 如果插槍后三分鐘內車輛指示燈未顯示車輛處于充電狀態，或者充電樁LED顯示未變成紅色，請檢查所用充電槍是否插接到位（完全插入充電槍座），如無誤，請斷電后重新上電刷卡。
? 如發現線路異常，請斷電后，請專業人員排查線路故障。故障排除后，重新上電刷卡，進入正常充電狀態。
? 充電槍端拔出后，充電樁會停止供電輸出，再次插入充電槍須重新刷卡認證身份。
產品特點
?、僦悄苈╇姺雷o(hù)，為安全用電保駕護航，具有漏電、短路、過流，欠壓、過壓等保護功能，保護人身及車輛安
全。無需拆機便捷恢復，細節之處為您著想。
?、谥?chē)浪O(shè)計，密閉凹槽加硅膠防護，以確保機箱防護等級達到IP54，充電接口防護等級IP54，確保充電樁全天候工作。
③鈑金機殼設計，強度高，具有抗機械沖擊，抗冷熱交變等優點，適于戶外使用。
?、芾w薄機身設計，尺寸336×263×140mm，小巧便于安裝。

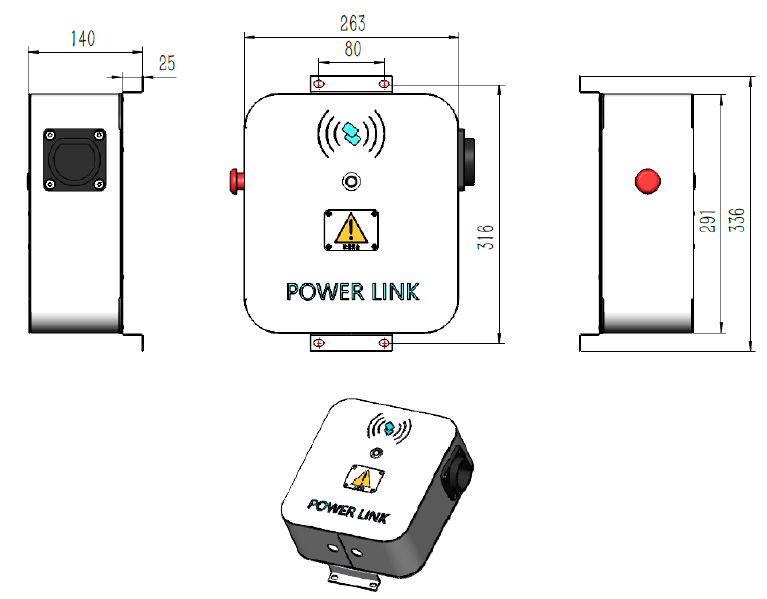

產品外形尺寸

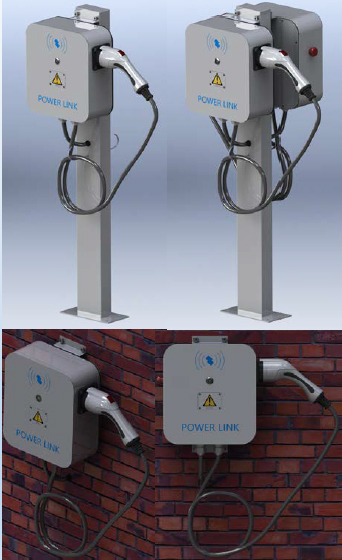

安裝示意圖

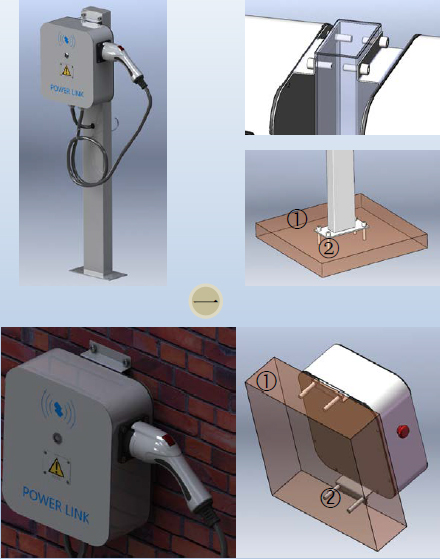

立柱安裝步驟：
1、按照立柱底部固定孔尺寸及間距在結實平整的水泥地面上打孔，然后裝入4個M10×100膨脹螺栓；
2、將立柱安裝在地面上，并擰緊螺栓；
3、用4個M8×12內六角螺絲將充電樁體固定到立柱上，如圖一所示。
壁掛式安裝步驟：
1、按照安裝尺寸在結實平整的墻面上打孔，然后裝入4個M8×90的膨脹螺絲。
2、將充電樁體固定到墻面上，并擰緊螺栓，如圖二所示。
說明：
安裝載體（例如：平整水泥地面、墻體）
膨脹螺栓
注意事項
1、充電樁安裝請按國家標準要求引接輸入地線；
2、充電樁輸入端市電用線纜請務必保證銅線單芯橫截面≥6mm2，避免因線纜過流能力不達標導致線纜發熱從而引起火災等隱患；
3、安裝位置請避免周?chē)幸兹嫉囊后w、火源等環境，充電作業應避免在強風、雷電等極端天氣環境下進行，請勿隨便拆卸充電設備及相關端口，請勿用力拉或者扭轉充電電纜，請勿把充電設備放在靠近加熱器或其它熱源的地方；
4、充電完成后，請將充電槍頭放置到充電樁側面的對應槍座內。
